Was bedeutet Kaskadierung?

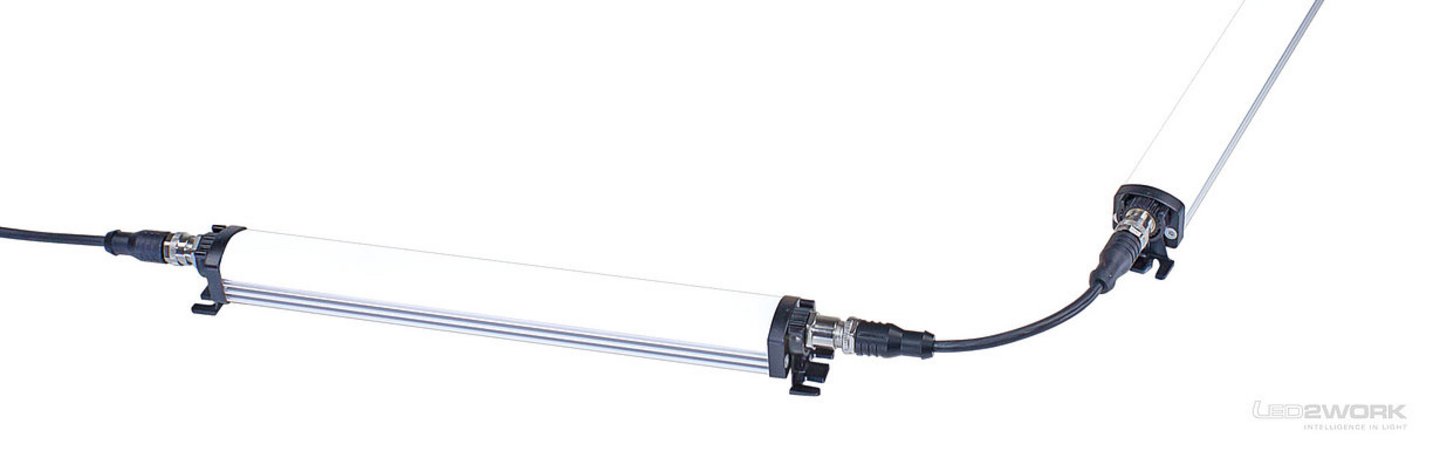

Kaskadierung beschreibt die Praxis, mehrere LED-Industrieleuchten optisch wie eine Kette hintereinander zu verkabeln — die zweite Leuchte hängt am Ausgang der ersten, die dritte am Ausgang der zweiten, usw. Spart Stromkreise, reduziert Verkabelungsaufwand und ist im Maschinenbau Standard.
Klingt nach Reihenschaltung — ist aber keine. Elektrisch sind alle Leuchten parallel an derselben Versorgungsspannung. Diese Unterscheidung ist die Quelle der meisten Planungsfehler.
Parallel statt Reihe — der zentrale Punkt
Bei einer echten Reihenschaltung würde die Spannung pro Leuchte aufgeteilt — 24 V ÷ 4 Leuchten = 6 V pro Leuchte, was sofort den Treiber überlasten würde. Bei der Kaskadierung dagegen bekommt jede Leuchte die volle Versorgungsspannung, die Ströme addieren sich auf der Zuleitung.
Praktisch heißt das: Bei vier 24-V-Leuchten mit je 1 A Strom muss der Netzteil-Ausgang 4 A liefern können, und die Zuleitung muss diesen Summenstrom tragen. Ein einzelnes M12-Kabel (typisch 4 A Belastungsgrenze) ist hier am Limit.
Vorteile und Grenzen der Kaskadierung
Vorteile:
- Eine Versorgungsleitung statt N Stromkreise — weniger Klemmen im Schaltschrank
- Standard-M12-Verkabelung — kein Sondermaß, keine Klemmstellen im Feld
- Schaltbar als Gruppe — eine Signalleitung steuert alle Leuchten
- Schnelle Erweiterung — Leuchte ergänzen ohne neuen Stromkreis zu legen
Grenzen und Risiken:
- Spannungsabfall auf langer Zuleitung — bei 24 V wird Spannungsverlust kritisch, ab 5 % unter Nennspannung kann der Treiber abregeln
- Strombelastbarkeit der Stecker — M12 ist nicht für 8 A oder mehr gemacht; bei vielen Leuchten Tee-Box oder Sondertopologie nötig
- Einschaltstrom — alle Treiber laden gleichzeitig, Anlaufspitze ist N-mal höher als die einer einzelnen Leuchte; Netzteil muss das vertragen
- Ausfall einer Leuchte bricht die Kette nicht (parallel!) — gut für Ausfallsicherheit, aber Fehlerdiagnose wird schwieriger
Planungsregeln in der Praxis
- Maximal-Stromsumme der Kette: Summe aller Leuchten-Ströme + 20 % Reserve, muss unter Stecker-/Kabel-Grenzwert bleiben.
- Spannungsabfall berechnen: U_Drop = I_Summe × R_Kabel × Länge × 2. Bei 24 V Anwendungen sollte U_Drop unter 1 V bleiben.
- Einschaltstrom des Treibers beim Hersteller erfragen, mit Leuchtenzahl multiplizieren, Netzteil entsprechend dimensionieren.
- Einzel-Sicherung pro Ast bei mehr als 6 Leuchten — verhindert dass ein Treiber-Kurzschluss das gesamte System lahmlegt.
- Diagnose über IO-Link-fähige Leuchten — pro Leuchte einzelne Statusrückmeldung an die SPS, sonst wird Fehlersuche zur Stocherei.
