PWM-Modul extern
45,81 €
Produktinformationen "PWM-Modul extern"

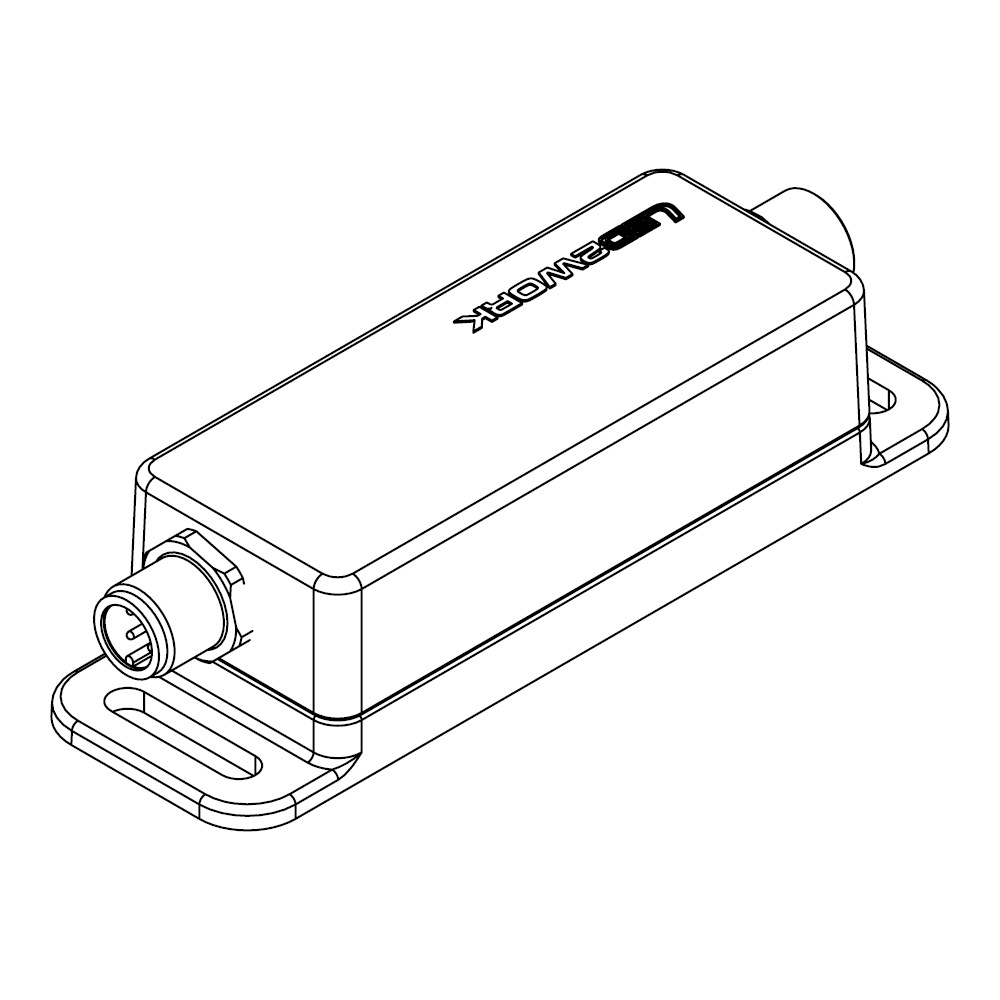

Das externe PWM_Modul ist ein Dimmer für alle 24V DC LED2WORK Leuchten, die zur Beleuchtung eingesetzt werden. Angesteuert wird der Dimmer über die Signale aus einer externen Steuerung, z.B. SPS.
Lieferumfang: PWM-Modul für eine LED Leuchte, schwarz, mit Eingang M12 Buchse, A-kodiert und Ausgang M 12 Stecker, A-kodiert, Schutzart IP54.
Die Box lässt sich über die Befestigungslaschen am Gehäuse auch an T-Nut Profilen befestigen.
Passende Verbindungskabel für die DIMMbox finden Sie im Produktzubehör unter Anschluss & Verbindung.

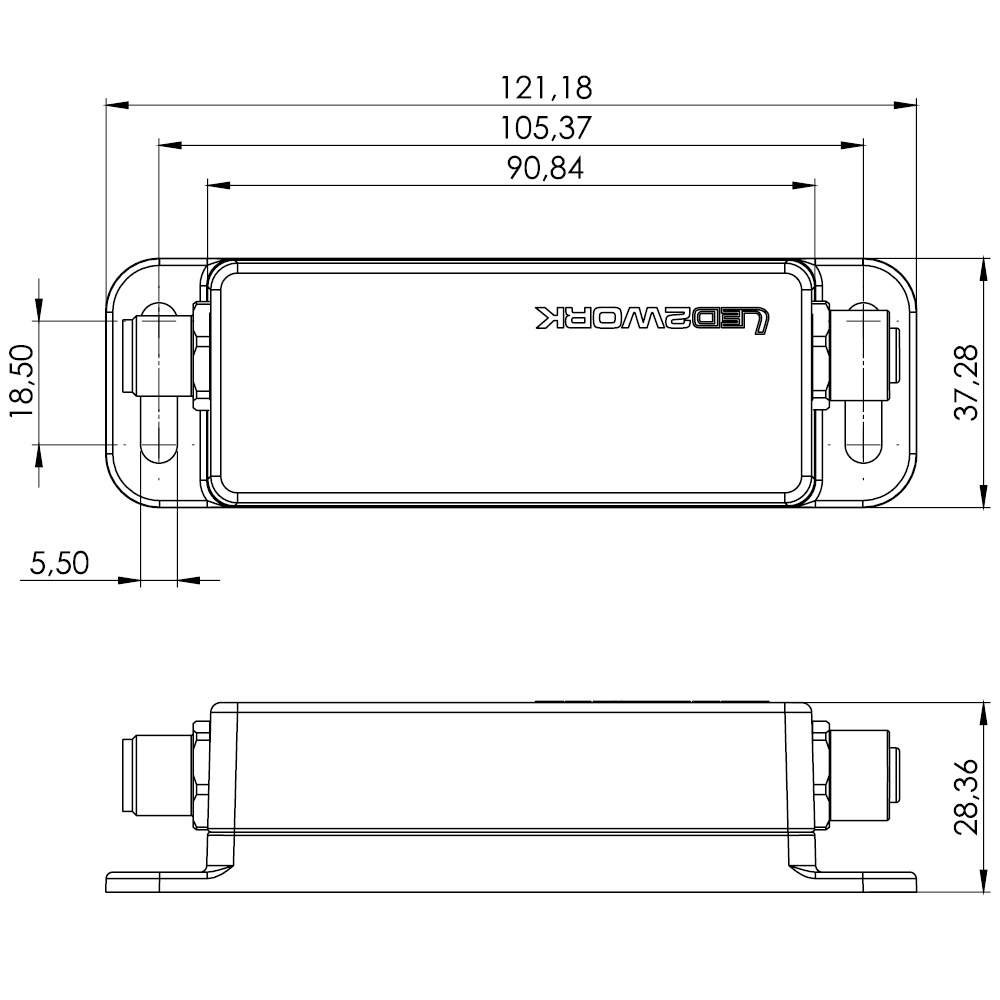

| Abmessungen (mm): | 122 mm x 33 mm x 29 mm |
|---|---|
| Ausgangsspannung: | 24V DC |
| Bauform: | Aufbaugerät mit Befestigung über Langloch |

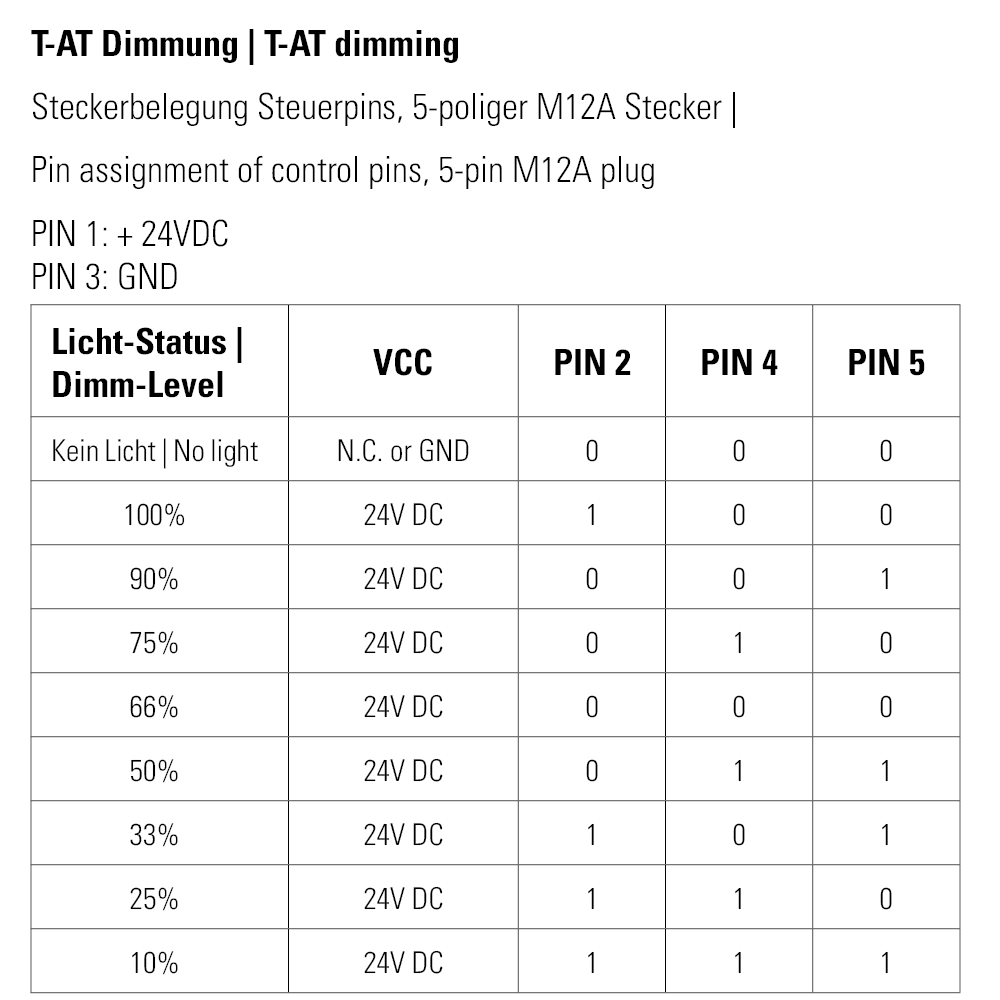

| Belegung PIN 1 Input/Output: | 24V DC / - |
| Belegung PIN 2 Input/Output: | digitaler Eingang / - |
| Belegung PIN 3 Input/Output: | GND / GND |
| Belegung PIN 4 Input/Output: | digitaler Eingang / +24V out |
| Belegung PIN 5 Input/Output: | digitaler Eingang / - |
| Besonderheit: | DIMMbox wird über externe Steuerung, z.B. SPS angesteuert |
| Bestell-Nr.: | 210700-05 |
| Betriebstemperatur: | -20 °C - +50 °C |
| Bruttogewicht: | 150 g |
| Durchgangsspannung: | 24V DC |
| EIN/AUS Schalter: | Ja |
| Eingang/Ausgang: | Stecker M12A / Buchse M12A |
| Gewicht: | 100 g |
| Helligkeitssteuerung: | Über externe Steuerung |
| Kennzeichnungen: | CE, UKCA |
| Lagertemperatur: | -20 °C - +80 °C |
| Leistung: | 96 W |
| Material: | Gehäuse: Kunststoff |
| Modell: | LED2WORK DIMMbox |
| PWM Frequenz: | ~4kHz |
| Schutzart: | IP54 |
| Strombelastung max.: | 4000 mA |
Anmelden
Wichtige Eigenschaften im Überblick
CE-Kennzeichnung
Made in Germany
RoHS-konform
IP54
-20 °C - +50 °C
